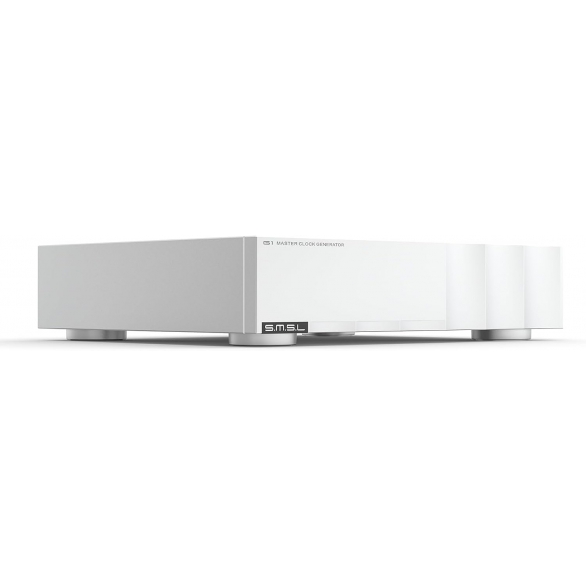

SMSL G1 10MHz OCXO Harici Master Clock
SMSL G1, dijital Hi-Fi sistemlerinde zamanlama hassasiyetini artırmak ve jitter etkisini azaltmak amacıyla geliştirilmiş 10MHz OCXO harici master clock çözümüdür. SMSL'nin ilk harici master clock modeli olan G1, iletişim sınıfı ultra düşük faz gürültülü SC-Cut OCXO osilatör, ±3 ppb frekans hassasiyeti ve dört bağımsız BNC clock çıkışıyla üst düzey dijital ses sistemleri için tasarlanmıştır.
Ultra Düşük Faz Gürültülü 10MHz OCXO
G1'in merkezinde iletişim sınıfı SC-Cut 10MHz OCXO (Oven Controlled Crystal Oscillator) bulunur. OCXO teknolojisi, kristal osilatörü kontrollü ve sabit bir sıcaklıkta tutarak sıcaklık değişimlerinden kaynaklanabilecek frekans sapmalarını minimum seviyeye indirmeyi amaçlar.
Her G1, üretim aşamasında yazılımla ayrı ayrı kalibre edilerek ±3 ppb frekans hassasiyetine ulaşacak şekilde ayarlanır.
Dört Bağımsız 10MHz Clock Çıkışı
SMSL G1 üzerinde 4 adet BNC 10MHz clock çıkışı bulunur. Böylece uyumlu DAC, CD transport, dijital arayüz ve diğer Hi-Fi bileşenleri aynı hassas master clock kaynağına bağlanabilir.
Clock çıkış empedansı sistemde kullanılan cihazlara göre 50Ω veya 75Ω olarak seçilebilir.
Çift Isı Yalıtımlı Tasarım
OCXO'nun kararlı çalışabilmesi için G1 içerisinde özel bir çift ısı yalıtımlı yapı kullanılır. Kristal osilatör bağımsız bir bölmede konumlandırılarak sıcaklığın mümkün olduğunca sabit tutulması hedeflenir.
Cihaz açıldıktan sonra osilatör yaklaşık 2 dakika içerisinde stabilizasyon seviyesine ulaşırken SMSL, en yüksek kararlılık için yaklaşık 10 dakikalık ısınma süresi önerir.
Süper Kapasitör Destekli Güç Beslemesi
G1'de OCXO'nun daha kararlı çalışmasını sağlamak amacıyla süper kapasitör destekli güç besleme sistemi kullanılır.
Çoklu yüksek hassasiyetli lineer regüle güç kaynakları, Noratel toroidal transformatör ve EMI filtreli AC güç girişi elektriksel gürültünün hassas clock devresi üzerindeki etkisini azaltmak üzere tasarlanmıştır.
Harici DC Güç Kaynağı Desteği
Dahili AC güç kaynağının yanı sıra SMSL G1, 9V–15V harici DC güç kaynağıyla da çalıştırılabilir. Böylece farklı güç kaynağı çözümlerinin kullanıldığı gelişmiş Hi-Fi sistemlerine kolayca entegre edilebilir.
Öne Çıkan Özellikler
10MHz OCXO harici master clock
İletişim sınıfı SC-Cut OCXO
Ultra düşük faz gürültüsü
±3 ppb frekans hassasiyeti
4 adet BNC clock çıkışı
50Ω / 75Ω seçilebilir çıkış empedansı
3.3 Vp-p square wave çıkış
Çift ısı yalıtımlı OCXO tasarımı
Süper kapasitör destekli güç beslemesi
Çoklu hassas lineer regüle güç kaynakları
Noratel toroidal transformatör
EMI filtreli güç girişi
9V–15V harici DC güç desteği
Yaklaşık 10 dakika önerilen ısınma süresi
CNC işlenmiş tamamen alüminyum gövde
200 × 47.9 × 186 mm boyutlar
1.618 kg ağırlık
SMSL G1; 10MHz harici clock girişine sahip DAC, CD transport ve dijital arayüzlerden oluşan gelişmiş Hi-Fi sistemlerde ortak ve yüksek hassasiyetli bir saat referansı kullanmak isteyenler için geliştirilmiştir. Dört bağımsız çıkışı sayesinde birden fazla uyumlu dijital bileşenin aynı 10MHz referans saatine bağlanmasına olanak tanıyarak dijital ses zincirinin zamanlama altyapısını tek merkezde toplar.
